SZB-1.0便携式十字板剪切仪

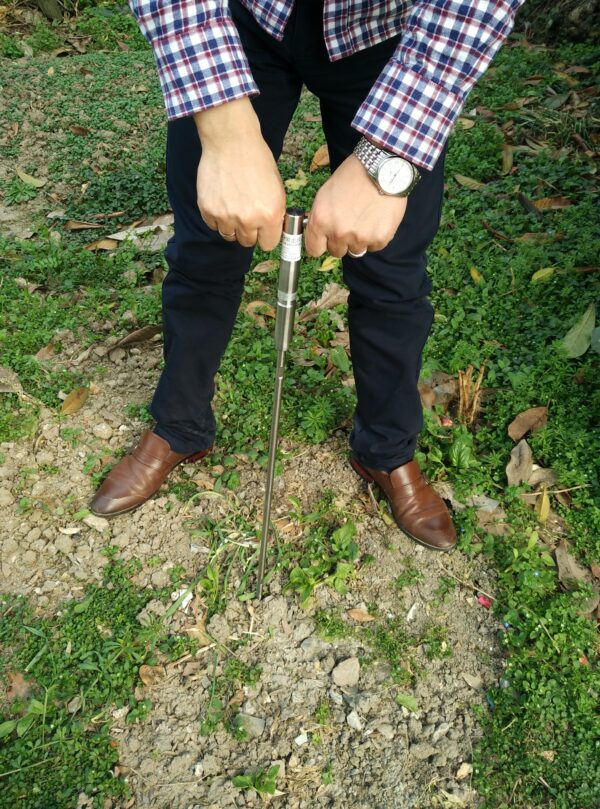

十字板剪切仪（便携式）（英文名：Vane Shear Tester（Portable），简称VST）是一种在工程现场直接测试粘土不排水抗剪强度的土工原位测试仪器。本套仪器最大测试深度可达3m，量程0～260kPa，精度优于10%。

1、仪器组成

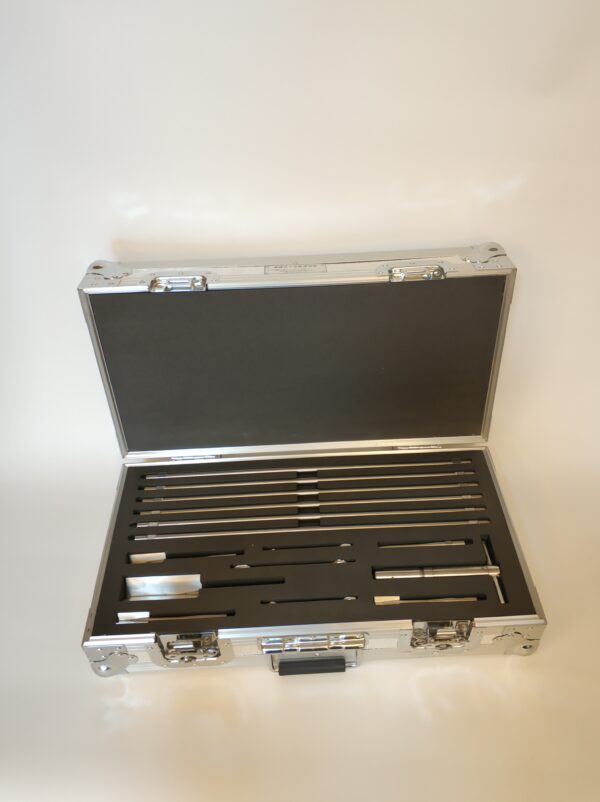

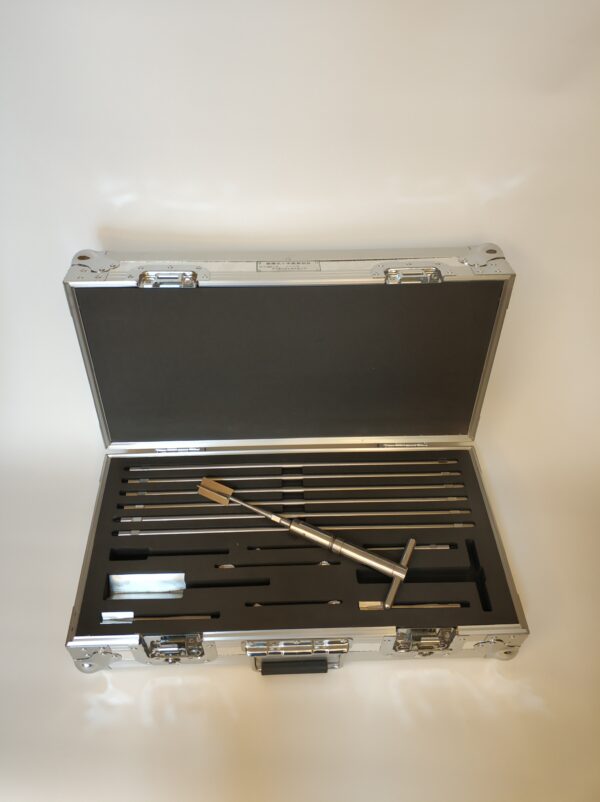

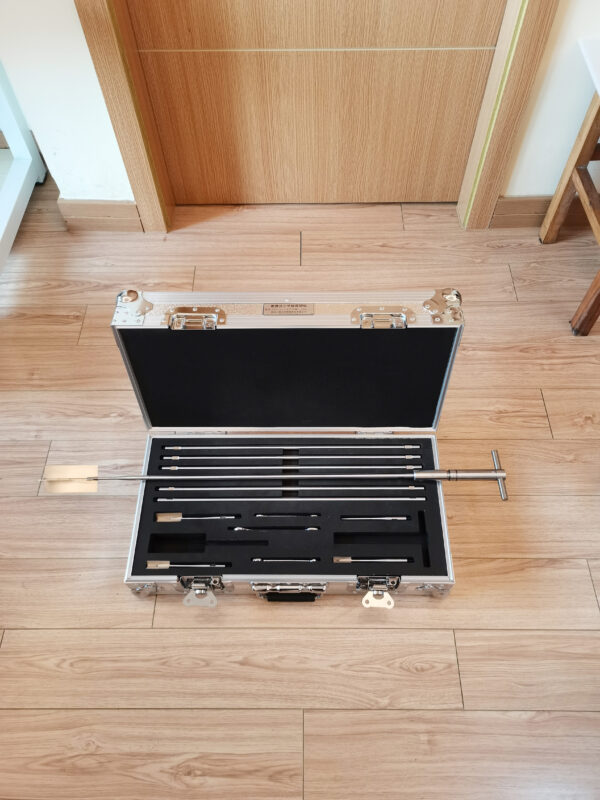

整套仪器包括1只扭力计、6根延长杆、4只不同尺寸的十字板头（其中一只板头为选购件）、1只板头杆和3只辅助扳手。

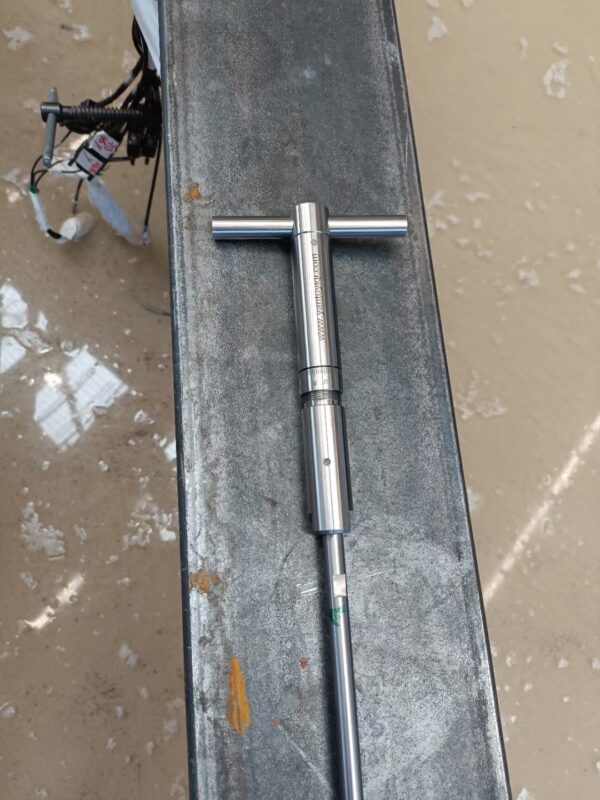

（1）扭力计：扭力计是土体抗剪强度测量装置，主要利用计量弹簧的扭转变形来测量十字板头在土体中剪切扭转时的抵抗力矩，从而获得被测土体的抗剪强度。

（2）延长杆：延长杆用于连接十字板头和扭力计，延长杆共有6根，直径Φ10mm，长度50cm，6根延长杆首尾相连后的最大长度可达3m。可根据测试需要连接延长杆，以达到目标测量深度。对于较大深度测试应逐根增接延长杆。

（3）十字板板头：十字板板头是对待测土体施加剪切力的执行机构器件，共有4种尺寸，以适应对不同强度土体的测试。如表1所示。

+表1板头参数

注释：

（1）A板头为标准板头。

（2）对于标准板头（A板头）而言，刻度圈，示数分有0～130刻度，刻度单位为kPa，刻度每大格内分有5小格,即最小分度2 。

（3）采用不同型号的十字板板头进行测量时，仪器读数是由刻度圈示数乘以对应的板头系数，才得到实际的剪切强度值。

例如：采用A板头，测得读数为50，则对应为50*1=50kPa

采用B板头，测得读数为50，则对应为50*2=100kPa

采用C板头，测得读数为50，则对应为50*0.5=25kPa

采用D板头，测得读数为50，则对应为50*0.0625=3.125kPa

• 板头杆：板头杆用于对待测土体进行预压成孔，可用于对板头的轴杆、延长杆与土体之间的摩擦力进行补偿。其外形与板头的轴杆完全相同。也可在预压成孔后，做修正性的扭剪测试，测试结果用以修正其他板头的测试结果，从而减小或消除土体与杆的摩擦力对抗剪强度测试结果的影响。
