WXGR‑3.0 / 4.0 / 5.0微型贯入仪/指针读数

微小貫入試験機（指示針式）（精度3–7%、土表層の貫入抵抗測定用、深度6–10 mm、量程0–4 MPa、延長ロッド対応可能）
型式：WXGR‑3.0 / 4.0 / 5.0

一、前言

微型贯入仪（指针式）是一种新型便携式土工试验仪器，适用于原位或室内测定一般粘性土、软土、夯实土、红粘土及黄土的液性指数及粗估土的承载力。与手感鉴别相比，微型贯入仪可以提高待测土体的描述精度，减少人为误差。

二、概述

此系列微型贯入仪是我公司结合国内外微型贯入仪的特点开发、生产的一种简便实用的测试仪器。是岩土工程师和工程勘察技术人员在施工验槽、地基土野外描述等方面的随身装备的一种方便实用型仪器。可满足我国的城乡建设、铁路、公路、桥梁、水电、煤炭、冶金、石化、海洋等各类部门的测试需求。

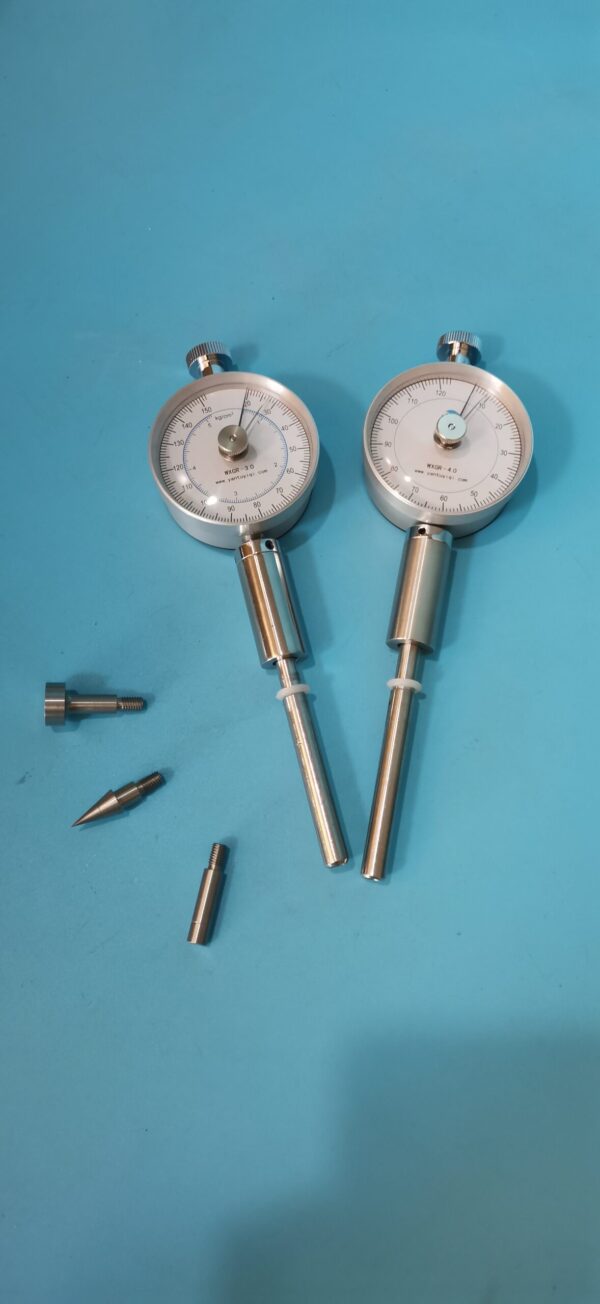

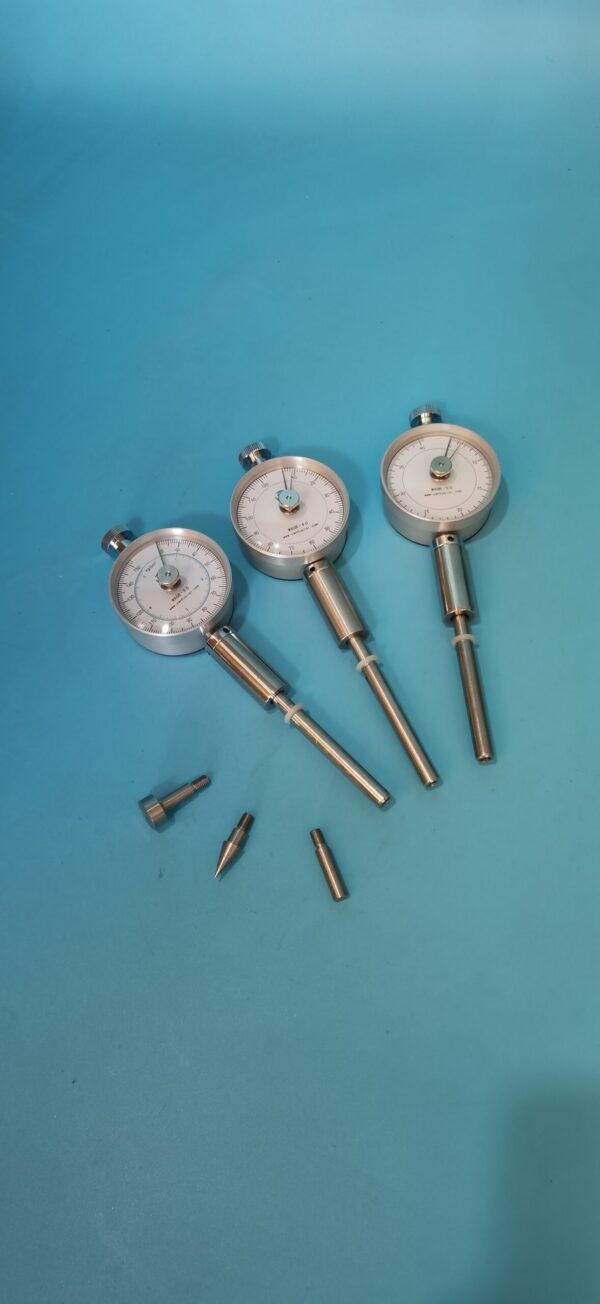

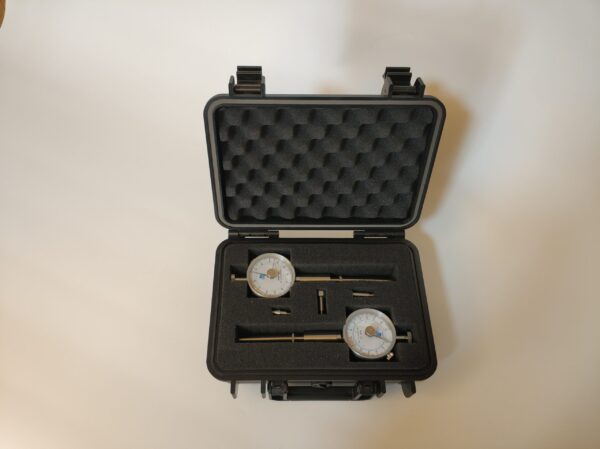

微型贯入仪执行中国工程建设标准化协会《袖珍贯入仪试验规程》（CECS 54：93），整套仪器由1支测力计和3支测头（A、B、C）组成，测力计利用弹簧压缩变形转换为指针刻度进行测量，精度优于±1%F.S。

WXGR-3.0量程分别为(适用于较软土质)：

A量程：70-500kpa（最小刻度值3.333kpa），分辨率±1%F.S；

B量程：14-100kpa（最小刻度值0.667kpa），分辨率±1%F.S；

C量程：100-666kpa（最小刻度值4.443kpa），分辨率±1%F.S；

以满足不同土质的测试需要，测头具体指标如表所示：

测力计型号	WXGR-3.0			测头型号	A	B	C
测力范围	70-500kpa	14-100kpa	100-666kpa	测头规格	0.3cm²圆柱	1.5cm²圆柱	30°锥尖
最小刻度值	3.333kpa	0.667kpa	4.443kpa	贯入深度	6mm	6mm	10mm
分辨率	±1%F.S			示值系数	3.333	0.667	4.443
WXGR-3.0贯入阻力Pt值计算方法(示例：如刻度25): a．使用A测头时（*A测头：25（刻度数值）3.333=83.333kpa） b．使用B测头时（B测头：25（刻度数值）0.667=16.667kpa）； c．使用C测头时（C测头：25（刻度数值）4.443=111.08kpa**）注：采用不同型号的测头所获得的标示环示值需要乘以相应的系数才得到实际的。

WXGR-4.0量程分别为(适用于较硬土质)：

A量程：200-4000kpa（最小刻度值33.333kpa），分辨率±1%F.S；

B量程：40-800kpa（最小刻度值6.667kpa），分辨率±1%F.S；

C量程：270-5300kpa（最小刻度值44.444kpa），分辨率±1%F.S

以满足不同土质的测试需要，测头具体指标如表所示：

测力计型号	WXGR-4.0			测头型号	A	B	C
测力范围（kpa）	4000	800	5300	测头规格	0.3cm²圆柱	1.5cm²圆柱	30°锥尖
最小刻度值（kpa）	33.333	6.667	44.444	贯入深度	6mm	6mm	10mm
测量误差（F.S）	±1%			示值系数	33.333	6.667	44.444
WXGR-4.0贯入阻力Pt值计算方法(示例：如刻度25): a．使用A测头时（*A测头：25（刻度数值）33.333=833.333kpa） b．使用B测头时（B测头：25（刻度数值）6.667=166.667kpa）； c. 使用C测头时（C测头：25（刻度数值）44.444=1111.111kpa**）注：采用不同型号的测头所获得的标示环示值需要乘以相应的系数才得到实际的。

WXGR-5.0 量程分别为(适用于微量程-超软土)：

A量程：17-130kpa（最小刻度值0.667kpa），分辨率±1%F.S；

B量程：4-26kpa（最小刻度值0.133kpa），分辨率±1%F.S；

以满足不同土质的测试需要，测头具体指标如表所示：

测力计型号	WXGR-5.0		测头型号	A	B
测力范围	17-130kpa	4-26kpa	测头规格	0.3cm²圆柱	1.5cm²圆柱
最小刻度值	0.667kpa	0.133kpa	贯入深度	6mm	6mm
测量误差	±1%F.S		示值系数	3.333	0.667
WXGR-4.0贯入阻力Pt值计算方法(示例：如刻度25): a．使用A测头时（*A测头：25（刻度数值）3.333=83.333kpa） b．使用B测头时（B测头：25（刻度数值）0.667=16.667kpa*）；
